Menşe yeri:
Çin
Model numarası:
RO-40
Bize Ulaşın

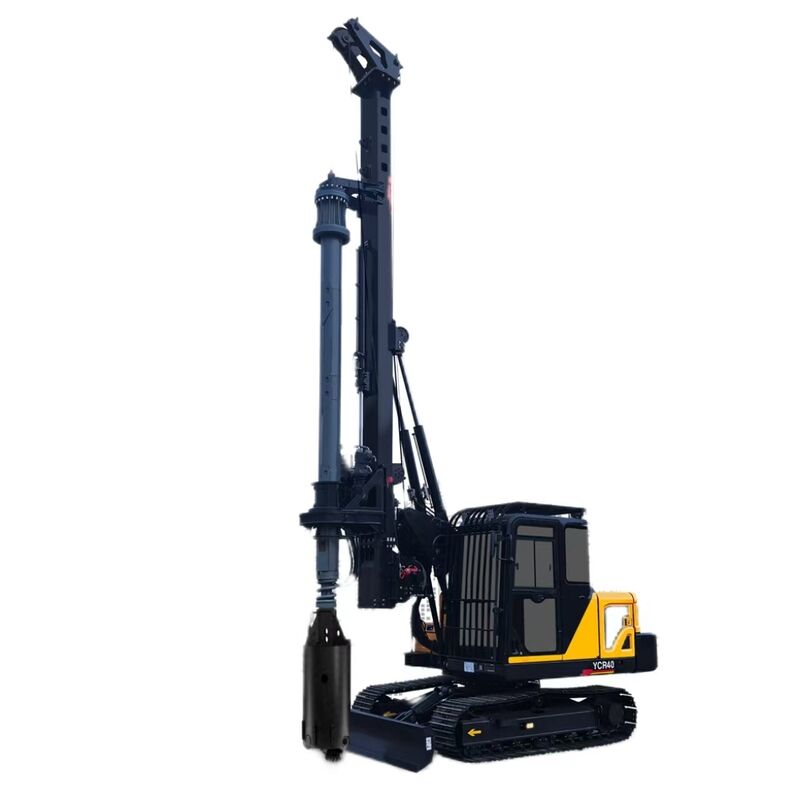

RO-40 Rotary Drilling Rig
Özellikler:
Uygulama Alanı: Kuyu delme, Müstakil evler
1. RO-40 Döner Sondaj Kulesi kompakt ve esnektir. Bu makine dar geçitlerden geçebilir ve kapalı inşaat ortamlarında kullanımı uygundur.
2. Daha geniş aralık: Sökülebilir bir direk ve düşük bir açıklık tasarım konsepti ile çeşitli yükseklik kısıtlamalı çalışma koşullarına uyum sağlayabilir.
3. Kolay taşıma: Direk takılıyken taşıma, taşıma yüksekliği sınırı aşmaz. Ana ünite ve aksesuarlar tek bir araçta taşınabilir, bu da şantiye transferini kolaylaştırır.
4. İnşaatta yüksek verimlilik: Çift güç kafası motor tasarımı, daha kararlı tork çıkışı ve daha yüksek operasyonel verimlilik sağlar; güç kafası, ana vinç ve alt araç, hızlı bir ana vinç hızı ve kısa kaldırma ve indirme süresi ile sorunsuz bir şekilde bileşik eylemler gerçekleştirir.
5. Kompakt ve esnek: Yürüyüş için büyük sürüş gücü, güçlü tırmanma yeteneği; özel şasi tasarımı, küçük boyut, düşük ağırlık merkezi ve esnek ve güvenilir yürüyüş.
6. Konforlu kullanım: Geniş alan ve daha geniş görüş açısına sahip yeni kabin; süspansiyonlu koltuklar, şok emilimini artırır ve uzun süreli oturmadan kaynaklanan yorgunluğu azaltır; dokunmatik ekran, tek tuşla başlatma ve diğer özellikler, kullanım deneyimini geliştirir.
| RO-40 Performans Parametresi | |
| Şasi | |
| Motor tipi | YCF3065 |
| Nominal güç/devir | 48kW/2000rpm |
| Palet genişliği (dış kenar) | 2260mm |
| Tırtıl genişliği | 450mm |
| Çekiş | 82KN |
| Güç kafası | |
| Maksimum çıkış torku | 40kN·m |
| Güç kafası hızı | 0~40rpm |
| Maksimum uygulanan basınç | 70KN |
| Maksimum kalkış kuvveti | 60KN |
| Basınçlı silindir stroku | 1500mm |
| Ana vinç | |
| Maksimum kaldırma | 50KN |
| Maksimum hızlanma | 60m/dak |
| Tel halat çapı | φ16mm |
| Yardımcı vinç | |
| Maksimum kaldırma | 15KN |
| Maksimum hızlanma | 35m/dak |
| Tel halat çapı | φ10mm |
| Direk Rake | |
| Direğin öne eğim açısı | 4° |
| Direğin sol ve sağ eğim açıları | ±4° |
| Hidrolik basınç sistemi | |
| Ana Pompa Maksimum Çalışma Basıncı | 28MPa |
| Sondaj deliği | |
| Maksimum sondaj çapı | 1000mm |
| Maksimum sondaj derinliği | 15m |
| Ana motor | |
| Çalışma Ağırlığı | 14t |
| Taşıma boyutları (U*G*Y) | 7396*2260*2984mm |
| Çalışma boyutları (U*G*Y) | 4767*2260*9003mm |
| Önerilen sondaj borusu modeli | |
| Çubuk dizisi konfigürasyonu | MZ/JSφ240-4*4.5m |
