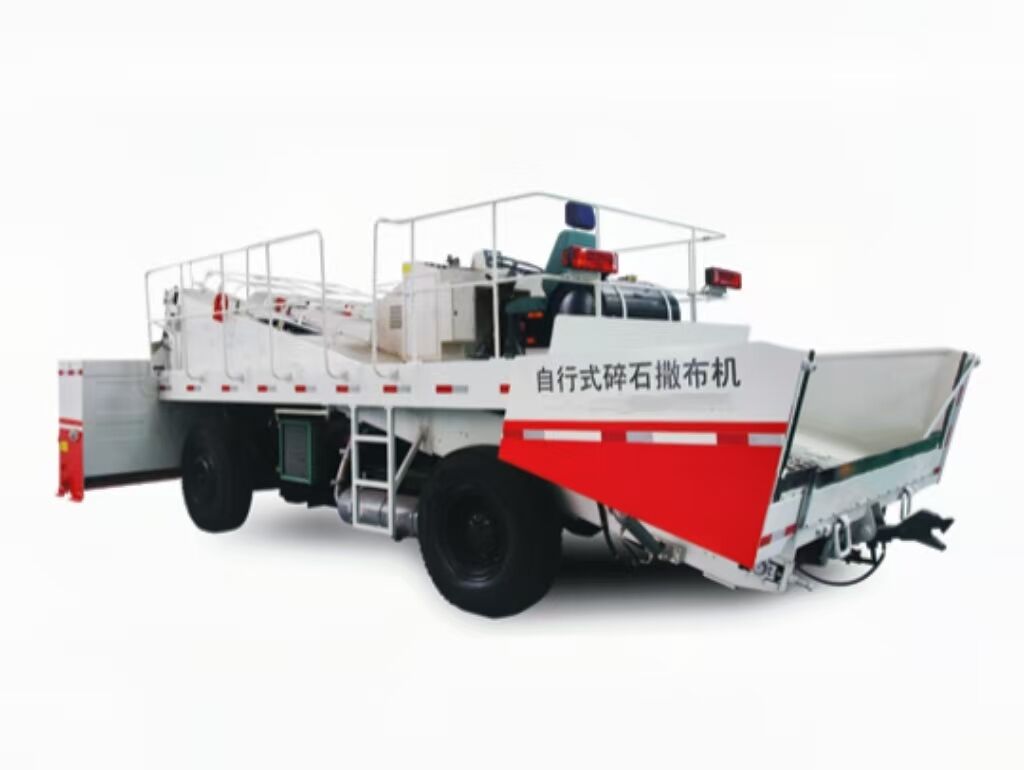

RO-SS6000Kendi kendine hareket eden çip yayıcı
ⅠÖzetle.

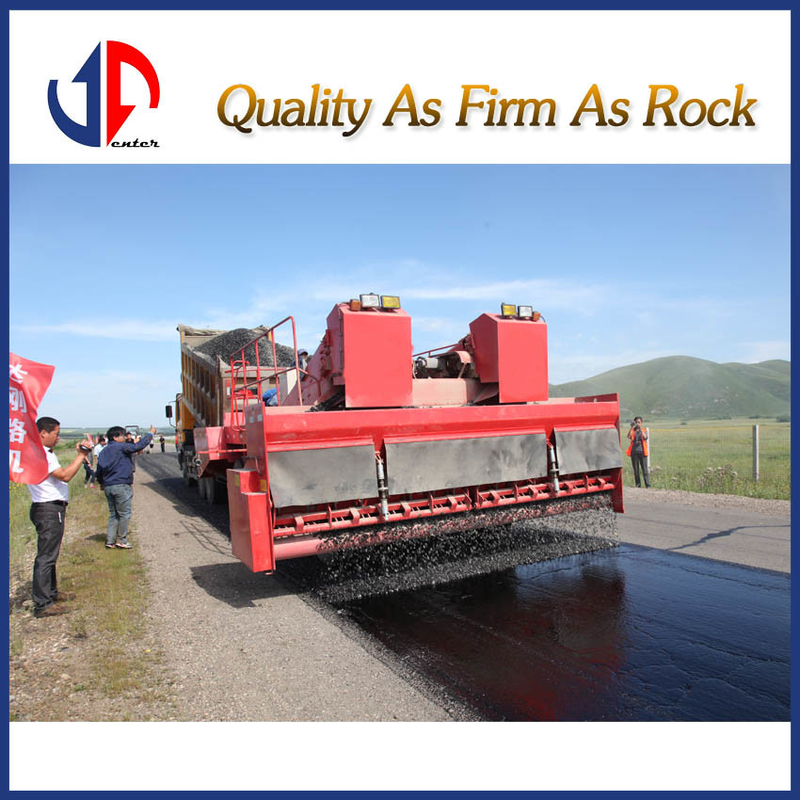

Şirketimiz tarafından geliştirilen SS6000 kendi kendine hareket eden makadam yayıcı, parçacık boyutu 30 mm'den küçük olan taşları yaymak için özel bir makinedir.Asfalt kaldırım inşaatında kilit destek ekipmanlarından biridir.İnşaat gereksinimlerine göre, belirli özelliklere sahip taşlar, asfaltla püskürtülmüş kaldırım ve alt katların üzerinde sürekli, miktarsal ve eşit şekilde yayılabilir. It is mainly used for the spreading of crushed stone in the construction of upper seal layer of low-grade highway and the spreading of crushed stone in the construction of new asphalt pavement by surface paving methodBu model şu anda Çin'deki en geniş tek çip yayma genişliği (maksimum yayma genişliği 6 metreye ulaşabilir),En yüksek yayılma verimliliği ve en yüksek otomatikleşme ve zeka derecesi.
Ana yapısı şöyle:
1Transmisyon modu: yürüme sistemi mekanik transmisiyon, kemer, vida, malzeme yuvarlak ve hopper sistemi hidrolik transmisyon;
2.Seyahat modu: lastik hareket ön aks tahrik;
3Taşıma modu: çift kemerli taşıma;
4.Hidrolik açma ve kapatma;
5- Yayılan hopper şekli: pnevmatik sınıflandırma ve mekanik genişlik ayarlama kombinasyonu;
6İşleme modu: otomatik ve manuel;
7Kontrol modu: orantılı kontrol ve anahtar kontrolü.
ⅡÜrün özellikleri
1Ana performans
Ana özellikleri şunlardır:
a) Büyük miktarda yayılma, çeşitli toplu yayılma gereksinimlerini karşılayabilir.
b) Teleskopik hopper, mekanik ve hidrolik genişlik ayarlama cihazı.
c) Malzeme kapısı açma ve yayılma hız oranı kontrolü, toplu olarak yayılma.
d) Kemer besleme ve malzeme düzeyi cihazı ortak kontrol, besleme otomatik kontrolü gerçekleştirmek.
e) Vurucu hopperin malzeme seviyesinin tekdüzeliğini gerçekleştirmek için vida ve malzeme seviye aygıtı birlikte kontrol edilir.
f) vida ve malzeme yuvası bağımsız bir motorla çalıştırılır, bu da taşıma ve ayrımcılığın önlenmesi için faydalıdır.
g) Yürüyüş sistemi, sabit, temiz ve bakım için uygun olan tam hidrolik yürüyüş sistemini benimsiyor.
(h) Aracın hızı adımsız ve ayarlanabilir.
i) Alıcı hopper hidrolik açma ve kapanma hopperini benimser, bu da hopperin yayıldıktan sonra kalan malzemesini büyük ölçüde azaltır.
J) Kendini kilitleyen çekiş kancası, sürekli yayımda yayıcı ve malzeme aracının uygun bir bağlantısını ve ayrılışını gerçekleştirebilir.
En büyük avantajı, yüksekliğin atıcı kamyonun yüksekliği ile ayarlanabilmesidir.
k) Yüksek verimlilikli dizel motor, çeşitli dağılım koşullarına ve yük değişikliklerine dirençli uyum sağlamak için yeterli güç rezervi.
l) Direksiyonu daha esnek hale getirmek için tam hidrolik direksiyon sistemi benimsenmiştir.
m) Araç frenleri için yumuşak ve verimli bir hidrolik fren sistemi kullanılır.
n) Hareketli koltuk (konsol) operatörün görme alanını iyileştirir ve inşaat işlemini daha sezgisel yapar.
ⅡÜrün özellikleri
1Ana performans
Ana özellikleri şunlardır:
a) Büyük miktarda yayılma, çeşitli toplu yayılma gereksinimlerini karşılayabilir.
b) Teleskopik hopper, mekanik ve hidrolik genişlik ayarlama cihazı.
c) Malzeme kapısı açma ve yayılma hız oranı kontrolü, toplu olarak yayılma.
d) Kemer besleme ve malzeme düzeyi cihazı ortak kontrol, besleme otomatik kontrolü gerçekleştirmek.
e) Vurucu hopperin malzeme seviyesinin tekdüzeliğini gerçekleştirmek için vida ve malzeme seviye aygıtı birlikte kontrol edilir.
f) vida ve malzeme yuvası bağımsız bir motorla çalıştırılır, bu da taşıma ve ayrımcılığın önlenmesi için faydalıdır.
g) Yürüyüş sistemi, sabit, temiz ve bakım için uygun olan tam hidrolik yürüyüş sistemini benimsiyor.
(h) Aracın hızı adımsız ve ayarlanabilir.
i) Alıcı hopper hidrolik açma ve kapanma hopperini benimser, bu da hopperin yayıldıktan sonra kalan malzemesini büyük ölçüde azaltır.
J) Kendini kilitleyen çekiş kancası, sürekli yayımda yayıcı ve malzeme aracının uygun bir bağlantısını ve ayrılışını gerçekleştirebilir.
En büyük avantajı, yüksekliğin atıcı kamyonun yüksekliği ile ayarlanabilmesidir.
k) Yüksek verimlilikli dizel motor, çeşitli dağılım koşullarına ve yük değişikliklerine dirençli uyum sağlamak için yeterli güç rezervi.
l) Direksiyonu daha esnek hale getirmek için tam hidrolik direksiyon sistemi benimsenmiştir.
m) Araç frenleri için yumuşak ve verimli bir hidrolik fren sistemi kullanılır.
n) Hareketli koltuk (konsol) operatörün görme alanını iyileştirir ve inşaat işlemini daha sezgisel yapar.
Tablo 1 Ana performans parametreleri
| Hayır, hayır. | Parametreler | Birim | Standart değer | Not: |
| 1 | Not: Yayılım genişliği | Not:mm | 0~6000 |
Not: 0 ̊3m aralığı için 250 mm artışlar. Not: 3'6m aralığı için adımsız ayarlanabilir. |
| 2 | Yayılma hızı | km/h | Not:2.5~7 | |
| 3 | Maksimum dağılım | L/m2 | 22 | |
| 4 | Minimum dağılım | L/m2 | 3 | |
| 5 | Toplam boyut | mm | 30 | |
| 6 | Kemer hızı | r/min | 113 | |
| 7 | Vurucu rpm | r/min | 100 | |
| 8 | Yuvarlanma hızı | r/min | 85 |
|
| 9 | Ağırlık | Kilo | 12000 | |
| 10 | Çapraz yayılma oranı | % |
≥ 95 95 |
|
| 11 |
Uzunlukta yayılma oranı
|
% |
≥ 95 96 |
|
| 12 | En yüksek ön tekerlek açısı | ° | 25 | |
| 13 | En az dönme yarıçapı | mm | 9000 | |
| 14 | En az zemin açıklığı | mm | 310 | |
| 15 | Asgari kalkış açısı | ° | 12.5 | |
| 16 | Ön ölçüm | mm |
2120
|
|
| 17 | Arka ray | mm | 2400 | |
| 18 | Tekerlek tabanı | mm | 3300 | |
| 19 | İlaç veren hopper kapasitesi (iki) | m3 | 1.2 | |
| 20 | Arka hopper hacmi | m3 | 2.8 | |
| 21 | Görünüm (taşıma boyutu) | mm | 7400×3300×2750 | |
| 22 | Görünüm (iş boyutu) | mm | 7400×6200×3500 | |
| 23 | Hopper'ın çizelge boyutu | mm | 6200×1350×1210 | |
| 24 | Tam yük yapısının maksimum eğimleri | % | ≤7 |
Çekici çöplük kamyonunun toplam ağırlığı 33 t'yi geçmemelidir. |
2"Fikri mülkiyet haklarına sahip"
| Hayır, hayır. | Patent numarası | Patent adı | Not: |
| 1 | 2013206225368 | Kemer taşıyıcı germe cihazı | |
| 2 | 2013206225137 | Malzeme kapı sınırlayıcı cihazı | |
| 3 | 201320622557X | Sürücü rulo germe cihazı | |
| 4 | 2013206225758 | Sıfırlama mekanizması | |
| 5 | 2013206224098 | Kemerli taşıyıcıların kazım cihazı | |
| 8 | 2013206226746 | bir kanca |
Performans parametreleri
| Hayır, hayır. | Parametreler | Birim | Standart değer | Not: |
| 1 | Not:Spreadwidth | Not:mm | 6000 | 250 mm artışlarla 0 ̊3m menzil / 3 ̊6m menzil adımsız ayarlanabilir |
| 2 | Yayılma hızı | km/h | Not:2.5~7 | |
| 3 | Maksimum dağılım | L/m2 | 22 | |
| 4 | Minimum dağılım | L/m2 | 3 | |
| 5 | Toplam boyut | mm | 30 | |
| 6 | Kemer hızı | m/dakika | 113 | |
| 7 | Vurucu rpm | r/min | 100 | |
| 8 | Yuvarlanma hızı | r/min | 85 |
|
| 9 | Ağırlık | Kilo | 12000 | |
| 10 | Çapraz yayılma oranı | % |
≥ 95 95 |
|
| 11 |
Uzunlukta yayılma oranı
|
% |
≥ 95 96 |
|
| 12 | En yüksek ön tekerlek açısı | ° | 25 | |
| 13 | En az dönme yarıçapı | mm | 9000 | |
| 14 | En az zemin açıklığı | mm | 310 | |
| 15 | Asgari kalkış açısı | ° | 11 | |
| 16 | Ön ölçüm | mm | 2120 | |
| 17 | Arka ray | mm | 2400 | |
| 18 | Tekerlek tabanı | mm | 3300 | |
| 19 | İlaç veren hopper kapasitesi (iki) | m3 | 1.2 | |
| 20 | Arka hopper hacmi | m3 | 2.8 | |
| 21 | Görünüm (taşıma boyutu) | mm | 7400×3300×2750 | |
| 22 | Hopper'ın çizelge boyutu | mm | 6200×1350×1210 | |
| Tam yük yapısının maksimum eğimleri | % | ≤7 | Çekici çöplük kamyonunun toplam ağırlığı 33 t'yi geçmemelidir. |
Ana yapılandırma tablosu
| Hayır, hayır. | Adı | miktarı | Not: |
| 1. | Motor | 1 | Dongfeng |
| 2. | Arka aks | 1 | Anhui Köprüsü |
| 3. | Ağır kullanım radial lastiği | 4 | Aeolus Tyre |
| 4. | Hidrolik tahrik asısı | 1 | KESSLER |
| 5. | Tam hidrolik direksiyon sistemi | 1 | Eaton. |
| 6. | Yol pompası | 1 | Rexroth |
| 7. | Açık pompa 1 | 1 | Rexroth |
| 8. | Açık pompa 2 | 1 | Rexroth |
| 9. | Dişli pompası | 1 | Rexroth |
| 10. | Kartoş valfi1 | 1 | Rexroth |
| 11. | Kartrij valfi 2 | Rexroth | |
| 12. | Kartrij valfi 3 | Rexroth | |
| 13. | Durma frenleri | 1 | MICO |
| 14. | Yol motoru | 1 | Rexroth |
| 15. | Hidrolik silindir | 11 | Jiangsu Yongxiang |
| 16. | Kanca silindir | 1 | yuci |
| 17. | Malzeme çekme silindirlerinin tahrik motoru | 2 | PAKER |
| 18. | Bozuk motor | 2 | PAKER |
| 19. | Kemer motoru | 2 | PAKER |
| 20. | Yağ emici filtresi | 1 | Şafak |
| 21. | Düşük basınçlı geri dönüş yağı filtri | 2 | Hedeck |
| 22. | Seviye kontrolü rölesi | 1 | Şafak |
| 23. | Hibrit ısı alıcı | 1 | Yantai buz tekeri |
| 24. | Paslanmaz çelik mini silindir | 24 | Yadek |
| 25. | Solenoid valfi | 24 | MAC |
| 26. | Modül montajı | 1 | Numatik |
| 27. | Kurutma makinesi | 1 | Shacman. |
| 28. | Alıcı hopper | 1 | |
| 29. | Kemer taşıma sistemi | 2 | |
| 30. | Yayma hopper (iki) | 1 | |
| Depolama pil | 1 | Shacman. |
