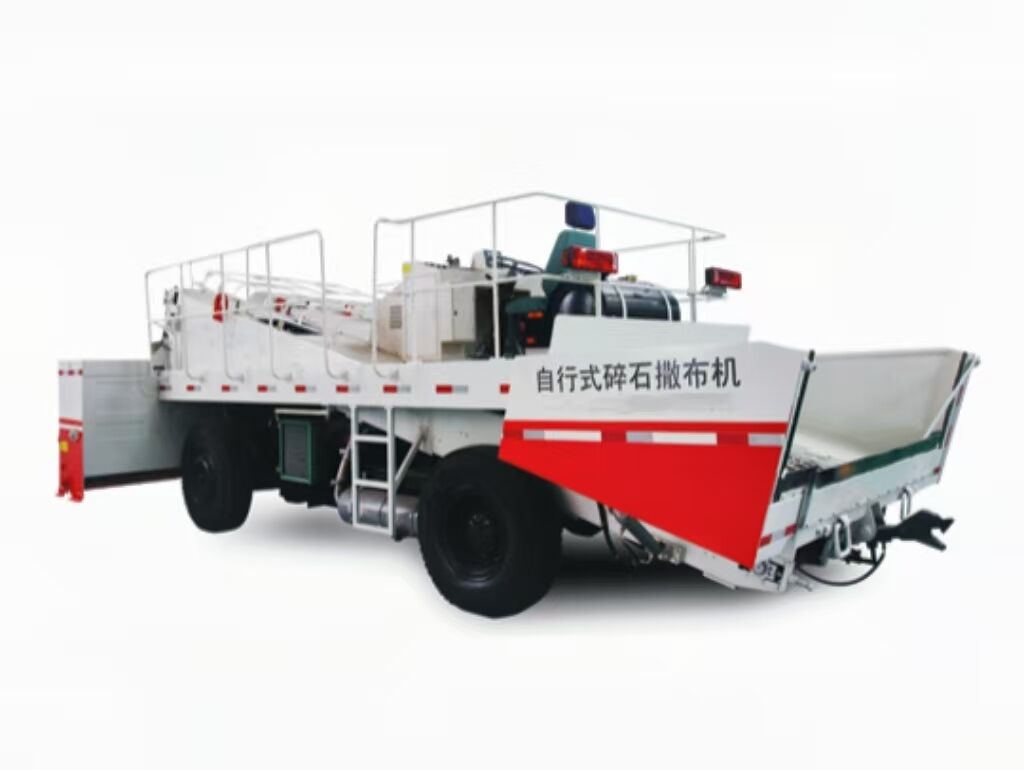

RS-60C Kendiliğinden yürüyen çakıl serici
Ⅰ.Özet
Şirketimiz tarafından geliştirilen RS-60C kendiliğinden yürüyen asfalt serici, 30 mm'nin altındaki tanecik boyutuna sahip taşları sermek için özel bir makinedir. Asfalt yol yapımında kullanılan ana destek ekipmanlarından biridir. İnşaat gereksinimlerine göre, belirli özelliklerdeki taşlar, asfalt püskürtülmüş yol yüzeyine ve tabanına sürekli, kantitatif ve eşit olarak serilebilir. Esas olarak düşük dereceli karayollarının üst sızdırmazlık tabakasının yapımında ve yüzey kaplama yöntemiyle yeni asfalt yol yapımında kırılmış taşların serilmesinde kullanılır. Yüksek dereceli karayollarının yüzeyini de kaplayabilir. Bu model şu anda Çin'deki en geniş tek çakıl serim genişliğine (maksimum serim genişliği 6 metreye ulaşabilir), en yüksek serim verimliliğine ve en yüksek otomasyon ve zeka derecesine sahiptir.
Ana yapısı aşağıdaki gibidir:
1.İletim modu: yürüyüş sistemi mekanik şanzıman, bant, vida, malzeme silindiri ve hazne sistemi hidrolik şanzımandır;
2.Seyahat modu: lastik seyahat ön aks tahriki;
3.Taşıma modu: çift bantlı taşıma;
4.Alma haznesi formu: hidrolik açma ve kapama;
5.Serim haznesi formu: pnömatik sınıflandırma ve mekanik genişlik ayarının birleşimi;
6.İşletim modu: otomatik ve manuel;
7.Kontrol modu: orantılı kontrol ve anahtar kontrolü.
Ⅱ. Ürün özellikleri
1,Ana performans
Ana özellikler aşağıdaki gibidir:
a)Geniş serim kapasitesi, çeşitli agrega serim gereksinimlerini karşılayabilir.
b)Teleskopik hazne, mekanik ve hidrolik genişlik ayar cihazı.
c)Malzeme kapısı açıklığı ve serim hızı oranı kontrolü, agrega eşit olarak serilir.
d)Bant besleme ve malzeme seviyesi cihazı ortak kontrolü, beslemenin otomatik kontrolünü gerçekleştirir.
e)Vida ve malzeme seviyesi cihazı, serim haznesinin malzeme seviyesinin tekdüzeliğini gerçekleştirmek için ortak kontrol edilir.
f)Vida ve malzeme silindiri bağımsız motor tarafından tahrik edilir, bu da taşımayı ve ayrışmayı önlemeyi kolaylaştırır.
g)Yürüyüş sistemi tam hidrolik yürüyüş sistemini benimser, bu da kararlı, temiz ve bakımı kolaydır.
h)Aracın hızı kademesiz ve ayarlanabilir.
i) Alma haznesi, serimden sonra hazne kalıntısını büyük ölçüde azaltan hidrolik açma/kapama haznesini benimser.
j)Kendinden kilitlemeli çekme kancası, sürekli serimde serici ve malzeme aracı arasındaki uygun bağlantı ve ayrılmayı sağlayabilir.
En büyük avantajı, damperli kamyon çeki demiri yüksekliği ile yüksekliğin ayarlanabilmesidir.
k)Yüksek verimli dizel motor, dağılımın çeşitli koşullarına uyum sağlamak ve yük değişikliklerine direnç göstermek için yeterli güç rezervi.
l)Tam hidrolik direksiyon sistemi, direksiyonu daha esnek hale getirmek için benimsenmiştir.
m)Araç frenlemesi için pürüzsüz ve verimli hidrolik fren sistemi benimsenmiştir.
n)Hareketli koltuk (konsol), operatörün görüş alanını iyileştirir ve inşaat operasyonunu daha sezgisel hale getirir.
Ⅱ. Ürün özellikleri
1,Ana performans
Ana özellikler aşağıdaki gibidir:
a)Geniş serim kapasitesi, çeşitli agrega serim gereksinimlerini karşılayabilir.
b)Teleskopik hazne, mekanik ve hidrolik genişlik ayar cihazı.
c)Malzeme kapısı açıklığı ve serim hızı oranı kontrolü, agrega eşit olarak serilir.
d)Bant besleme ve malzeme seviyesi cihazı ortak kontrolü, beslemenin otomatik kontrolünü gerçekleştirir.
e)Vida ve malzeme seviyesi cihazı, serim haznesinin malzeme seviyesinin tekdüzeliğini gerçekleştirmek için ortak kontrol edilir.
f)Vida ve malzeme silindiri bağımsız motor tarafından tahrik edilir, bu da taşımayı ve ayrışmayı önlemeyi kolaylaştırır.
g)Yürüyüş sistemi tam hidrolik yürüyüş sistemini benimser, bu da kararlı, temiz ve bakımı kolaydır.
h)Aracın hızı kademesiz ve ayarlanabilir.
i) Alma haznesi, serimden sonra hazne kalıntısını büyük ölçüde azaltan hidrolik açma/kapama haznesini benimser.
j)Kendinden kilitlemeli çekme kancası, sürekli serimde serici ve malzeme aracı arasındaki uygun bağlantı ve ayrılmayı sağlayabilir.
En büyük avantajı, damperli kamyon çeki demiri yüksekliği ile yüksekliğin ayarlanabilmesidir.
k)Yüksek verimli dizel motor, dağılımın çeşitli koşullarına uyum sağlamak ve yük değişikliklerine direnç göstermek için yeterli güç rezervi.
l)Tam hidrolik direksiyon sistemi, direksiyonu daha esnek hale getirmek için benimsenmiştir.
m)Araç frenlemesi için pürüzsüz ve verimli hidrolik fren sistemi benimsenmiştir.
n)Hareketli koltuk (konsol), operatörün görüş alanını iyileştirir ve inşaat operasyonunu daha sezgisel hale getirir.
Tablo 1 Ana performans parametreleri
| NO. | Parametre | Birim | Standart değer | Not |
| 1 | Not: Serim genişliği | Not:mm | 0~6000 |
Not: 0–3m aralığı için 250mm artışlarla. Not: 3–6m aralığı için kademesiz ayarlanabilir. |
| 2 | Serim hızı | km/sa | 注:2.5~7 | |
| 3 | Maksimum dağılım | L/m2 | 22 | |
| 4 | Minimum dağılım | L/m2 | 3 | |
| 5 | Agrega boyutu | mm | 30 | |
| 6 | Bant hızı | dev/dak | 113 | |
| 7 | Vida devri | dev/dak | 100 | |
| 8 | Silindir devri | dev/dak | 85 |
|
| 9 | Ağırlık | ㎏ | 12000 | |
| 10 | Enine serim oranı | % |
≥95 95 |
|
| 11 |
Boyuna serim oranı
|
% |
≥95 96 |
|
| 12 | Maksimum ön tekerlek açısı | ° | 25 | |
| 13 | Minimum dönüş yarıçapı | mm | 9000 | |
| 14 | Minimum yer açıklığı | mm | 310 | |
| 15 | Minimum kalkış açısı | ° | 12.5 | |
| 16 | Ön iz genişliği | mm |
2120
|
|
| 17 | Arka iz genişliği | mm | 2400 | |
| 18 | Tekerlek tabanı | mm | 3300 | |
| 19 | Dağıtım haznesi kapasitesi (iki) | m3 | 1.2 | |
| 20 | Arka hazne hacmi | m3 | 2.8 | |
| 21 | Görünüm (nakliye boyutu) | mm | 7400×3300×2750 | |
| 22 | Görünüm (çalışma boyutu) | mm | 7400×6200×3500 | |
| 23 | Hazne dış boyutları | mm | 6200×1350×1210 | |
| 24 | Tam yüklü inşaat maksimum eğimi | % | ≤7 |
Çekici damperli kamyonun toplam ağırlığı 33 tonu aşmamalıdır |
2,Fikri mülkiyet haklarına sahiptir
| NO. | Patent numarası | Patent adı | Not |
| 1 | 2013206225368 | Bantlı konveyör germe cihazı | |
| 2 | 2013206225137 | Malzeme kapısı sınırlama cihazı | |
| 3 | 201320622557X | Tahrik silindiri germe cihazı | |
| 4 | 2013206225758 | boşaltma mekanizması | |
| 5 | 2013206224098 | Bantlı konveyör kazıyıcı cihazı | |
| 8 | 2013206226746 | bir kanca |
Performans parametreleri
| NO. | Parametre | Birim | Standart değer | Not |
| 1 | Not: Serim genişliği | Not:mm | 6000 | 0–3m aralığı 250mm artışlarla / 3–6m aralığı kademesiz ayarlanabilir |
| 2 | Serim hızı | km/sa | Not:2.5~7 | |
| 3 | Maksimum dağılım | L/m2 | 22 | |
| 4 | Minimum dağılım | L/m2 | 3 | |
| 5 | Agrega boyutu | mm | 30 | |
| 6 | Bant hızı | m/dak | 113 | |
| 7 | Vida devri | dev/dak | 100 | |
| 8 | Silindir devri | dev/dak | 85 |
|
| 9 | Ağırlık | ㎏ | 12000 | |
| 10 | Enine serim oranı | % |
≥95 95 |
|
| 11 |
Boyuna serim oranı
|
% |
≥95 96 |
|
| 12 | Maksimum ön tekerlek açısı | ° | 25 | |
| 13 | Minimum dönüş yarıçapı | mm | 9000 | |
| 14 | Minimum yer açıklığı | mm | 310 | |
| 15 | Minimum kalkış açısı | ° | 11 | |
| 16 | Ön iz genişliği | mm | 2120 | |
| 17 | Arka iz genişliği | mm | 2400 | |
| 18 | Tekerlek tabanı | mm | 3300 | |
| 19 | Dağıtım haznesi kapasitesi (iki) | m3 | 1.2 | |
| 20 | Arka hazne hacmi | m3 | 2.8 | |
| 21 | Görünüm (nakliye boyutu) | mm | 7400×3300×2750 | |
| 22 | Hazne dış boyutları | mm | 6200×1350×1210 | |
| Tam yüklü inşaat maksimum eğimi | % | ≤7 | Çekici damperli kamyonun toplam ağırlığı 33 tonu aşmamalıdır |
Ana konfigürasyon tablosu
| NO. | Adı | Miktar | Not |
| 1. | Motor | 1 | Dongfeng |
| 2. | Arka aks | 1 | Anhui Köprüsü |
| 3. | Ağır hizmet radyal lastik | 4 | Aeolus Lastik |
| 4. | Hidrolik tahrik aksı | 1 | KESSLER |
| 5. | Tam hidrolik direksiyon dişlisi | 1 | Eaton |
| 6. | Seyahat pompası | 1 | Rexroth |
| 7. | Açık pompa 1 | 1 | Rexroth |
| 8. | Açık pompa 2 | 1 | Rexroth |
| 9. | Dişli pompa | 1 | Rexroth |
| 10. | Kartuş valf 1 | 1 | Rexroth |
| 11. | Kartuş valf 2 | Rexroth | |
| 12. | Kartuş valf 3 | Rexroth | |
| 13. | Park freni | 1 | MICO |
| 14. | Seyahat motoru | 1 | Rexroth |
| 15. | Hidrolik silindir | 11 | Jiangsu Yongxiang |
| 16. | Kanca silindiri | 1 | yuci |
| 17. | Malzeme çekme silindiri tahrik motoru | 2 | PAKER |
| 18. | Vida tahrik motoru | 2 | PAKER |
| 19. | Bant motoru | 2 | PAKER |
| 20. | Yağ emme filtresi | 1 | şafak |
| 21. | Düşük basınçlı dönüş yağı filtresi | 2 | Hedeck |
| 22. | Seviye kontrol rölesi | 1 | şafak |
| 23. | Hibrit ısı emici | 1 | Yantai buz tekerleği |
| 24. | Paslanmaz çelik mini silindir | 24 | Yadek |
| 25. | Solenoid valf | 24 | MAC |
| 26. | Modül montajı | 1 | Numatics |
| 27. | Kurutucu | 1 | Shacman |
| 28. | Alma haznesi | 1 | |
| 29. | Bantlı taşıma sistemi | 2 | |
| 30. | Serim haznesi (iki) | 1 | |
| Akü | 1 | Shacman |
